پرده مرحله ۱ فن آوران چهار گوش

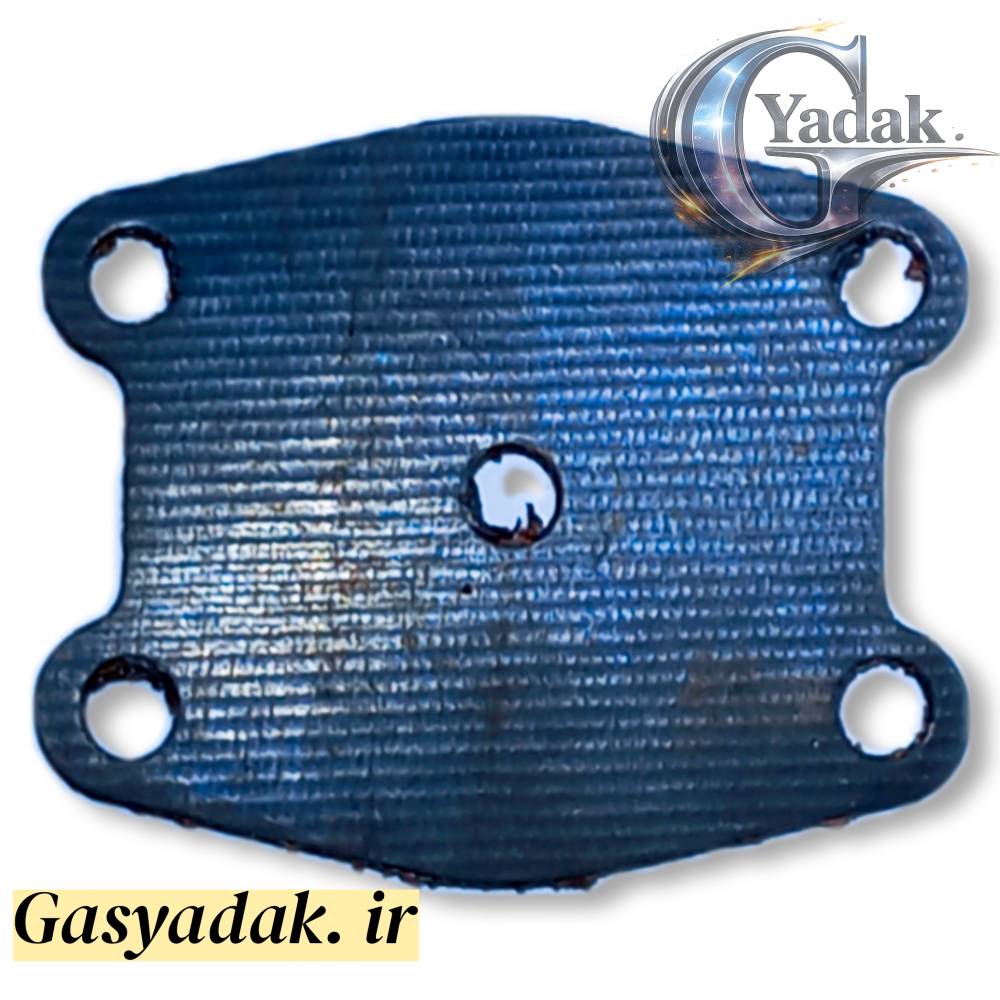

پرده مرحله ۱ فن آوران چهار گوش یکی از دیافراگم‌های تخصصی و دقیق ساخت شرکت فن آوران است که در رگلاتورهای گاز این برند برای تنظیم و تثبیت فشار گاز در مرحله اول کاهش فشار به کار می‌رود. این پرده که از جنس الاستومر مقاوم در برابر گاز مایع (مانند NBR یا HNBR) با یک لایه تقویت‌کننده پارچه‌ای نازک ساخته شده، به صورت یک ورق چهار گوش با ضخامت یکنواخت طراحی شده است تا درون محفظه مرحله اول رگلاتور بین دو صفحه فلزی قرار گیرد و با حرکت انعطاف‌پذیر خود، متناسب با فشار ورودی گاز از مخزن، مسیر عبور گاز را تنگ یا گشاد کند. در رگلاتورهای فن آوران، مرحله اول وظیفه کاهش فشار بالای مخزن (حدود ۱۰ تا ۱۵ بار) به یک فشار میانی حدود ۳ تا ۵ بار را بر عهده دارد و پرده چهار گوش با مساحت سطح مشخص و ضخامت دقیق خود، حساسیت و پاسخگویی سریعی به تغییرات فشار ورودی نشان می‌دهد. چهار گوش بودن این پرده به جای شکل دایره‌ای، ناشی از طراحی خاص محفظه و نشیمنگاه در برخی مدل‌های رگلاتور فن آوران است که توزیع تنش یکنواخت‌تری را در گوشه‌ها فراهم می‌کند و از پارگی زودهنگام در نقاط تمرکز تنش جلوگیری می‌نماید. نصب پرده مرحله ۱ باید با نهایت دقت انجام شود؛ ابتدا سطوح نشیمنگاه کاملاً تمیز و عاری از هرگونه خراش و ذرات خارجی شود، سپس پرده جدید بدون چین‌خوردگی و با جهت صحیح (در صورت وجود علامت یا برجستگی) در جای خود قرار گیرد و پیچ‌های محفظه با گشتاور یکنواخت و به صورت ضربدری بسته شوند. خرابی این پرده معمولاً به صورت پارگی، ترک‌خوردگی، سفت شدن و از دست دادن انعطاف‌پذیری در اثر تماس طولانی با مواد گوگردی گاز و حرارت بروز می‌کند و نشانه‌های آن شامل نوسان فشار خروجی رگلاتور، نشت گاز از سوراخ تخلیه (گلدانی)، افزایش مصرف سوخت و عملکرد ناپایدار موتور در حالت گاز است. برای تشخیص خرابی، می‌توان با باز کردن محفظه مرحله اول، پرده را از نظر ظاهری بررسی و در صورت مشاهده هرگونه آسیب، آن را تعویض کرد. نمونه‌های اصلی پرده مرحله ۱ فن آوران چهار گوش در بسته‌بندی شرکتی با هولوگرام و کد فنی عرضه می‌شوند و از مواد مرغوب با طول عمر بالا ساخته شده‌اند. پرده‌های متفرقه با ضخامت ناهمگون یا جنس نامرغوب، به سرعت در برابر فشار گاز تسلیم شده و باعث افت فشار و آسیب به رگلاتور می‌شوند. تعویض به‌موقع این پرده در سرویس‌های دوره‌ای (حدود هر ۶۰ هزار کیلومتر) از خرابی‌های بزرگ‌تر و هزینه‌های سنگین تعمیر رگلاتور جلوگیری کرده و عملکرد نرم و ایمن سیستم گاز را تضمین می‌کند.
