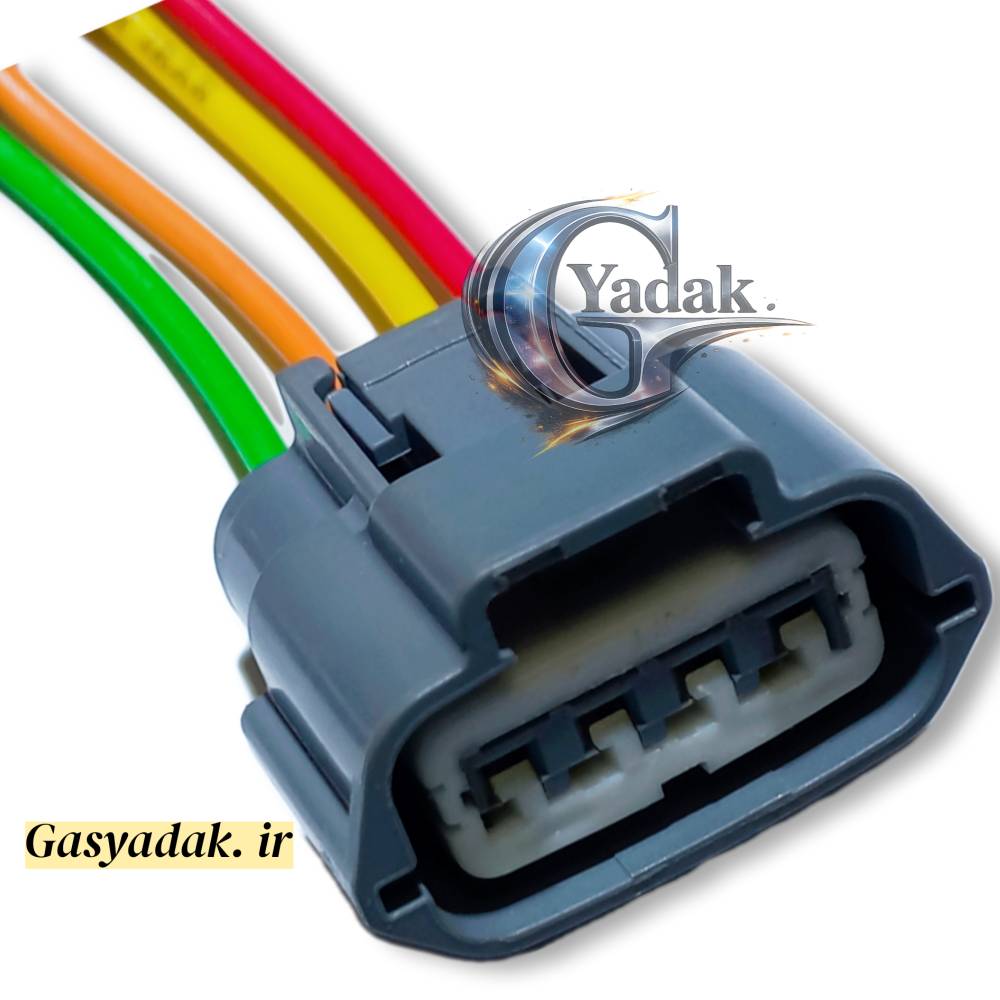

سوکت مپ ریل کروز

سوکت مپ ریل کروز یک کانکتور سه پایه تخصصی است که برای اتصال سنسور مپ (فشار مطلق منیفولد) نصب‌شده بر روی ریل سوخت گاز برند کروز به دسته سیم ایسیو گاز طراحی شده و نقش اساسی در ارسال سیگنال دقیق بار موتور به کامپیوتر خودرو دارد. این سوکت با بدنه‌ای از پلاستیک مهندسی نسوز و پایه‌های برنجی با روکش طلا یا نیکل ساخته می‌شود و دارای یک قفل ضامن‌دار و واشر لاستیکی ضد آب است تا در برابر لرزش، حرارت موتور و نفوذ روغن و رطوبت کاملاً مقاوم باشد. سنسور مپ نصب‌شده روی ریل کروز، خلأ منیفولد و فشار هوای ورودی را به یک ولتاژ آنالوگ بین ۰.۵ تا ۴.۵ ولت تبدیل می‌کند و این سوکت سه پایه شامل سیم تغذیه ۵ ولت (معمولاً قرمز)، سیم زمین (معمولاً مشکی) و سیم سیگنال خروجی (معمولاً سبز یا سفید) این ولتاژ را بدون نویز به ایسیو منتقل می‌کند. ایسیو با تحلیل این سیگنال در کنار سیگنال سنسور فشار گاز، زمان دقیق پاشش انژکتورها را محاسبه کرده و نسبت ایده‌آل هوا به گاز را در تمام شرایط رانندگی حفظ می‌کند. خرابی سوکت مپ ریل کروز می‌تواند فاجعه‌بار باشد، زیرا سیگنال نادرست بار موتور باعث محاسبه اشتباه میزان گاز پاششی شده و علائمی مانند نوسان شدید دور آرام، ریپ زدن در شتابگیری، افزایش ناگهانی مصرف گاز، دود سیاه یا سفید از اگزوز و روشن شدن چراغ چک با کد خطای مخلوط سوخت (Too Rich یا Too Lean) ایجاد کند. یکی از رایج‌ترین خرابی‌ها شل شدن قفل سوکت و خروج تدریجی آن از روی سنسور بر اثر لرزش موتور است که منجر به قطع و وصل متناوب سیگنال و سردرگمی ایسیو می‌شود. همچنین نفوذ آب هنگام شستشوی موتور یا پارک در محیط‌های مرطوب می‌تواند پایه‌های سوکت را اکسید کرده و مقاومت الکتریکی را بالا ببرد. برای عیب‌یابی ابتدا با دستگاه دیاگ ولتاژ سنسور مپ در دور آرام و دور بالا بررسی می‌شود (معمولاً در دور آرام حدود ۱ تا ۱.۵ ولت و با باز شدن دریچه گاز کاهش یا افزایش می‌یابد). سپس با مولتی‌متر ولتاژ تغذیه ۵ ولت و سیگنال خروجی در پایه‌های سوکت اندازه‌گیری و با تکان دادن آرام سوکت سلامت اتصال تست می‌شود. در صورت مشاهده نوسان یا قطعی، سوکت باید تعویض گردد. نمونه‌های اصلی این سوکت توسط برند کروز با بسته‌بندی شرکتی و حک کد فنی عرضه می‌شوند و پایه‌های آن‌ها تلورانس دقیقی برای فیت شدن با سنسور مپ دارند. استفاده از سوکت‌های متفرقه و بی‌کیفیت که پایه‌های نازک و لقی دارند، موجب افت ولتاژ و ارسال سیگنال اشتباه شده و می‌تواند به کاتالیست و سوپاپ‌های موتور آسیب جدی وارد کند. برای نصب سوکت جدید، سیم‌ها باید با لحیم و روکش حرارتی به پایه‌ها متصل شده و پس از نصب، با اسپری محافظ رطوبت پوشش داده شوند. سرویس و بازدید دوره‌ای این سوکت هر ۳۰ هزار کیلومتر توصیه می‌شود تا از پایداری سیگنال مپ و عملکرد بی‌نقص سیستم گاز اطمینان حاصل شود.
